のこぎりを使おうと思ったとき、「刃や柄にはどんな役割があるの？」「刃先の形は何のために違うの？」と疑問に感じたことはありませんか？
のこぎりは、一見するとシンプルな道具ですが、材料を切るための刃や、手で握る柄など、それぞれの部分に役割があります。
基本的な構造を知っておくと、のこぎりの仕組みを理解しやすくなり、自分に合った製品を選ぶときにも役立ちます。
この記事では、一般的な手のこを中心に、各部の名称と役割、木を切る仕組みについて初心者向けに解説します。
のこぎりの基本構造は「柄」と「刃」が中心
一般的な手のこは、大きく分けると、手で握る「柄」と、材料を切る「刃」から構成されています。
刃には、材料を切るための歯や、刃の本体となる部分などがあります。また、替刃式ののこぎりには、刃を柄に取り付けるための接続部もあります。
それぞれの部分が役割を果たすことで、木材などを切ることができます。
のこぎりの構造を理解するときは、まず全体の形を把握し、その後に各部の名称と役割を覚えていくとわかりやすいでしょう。

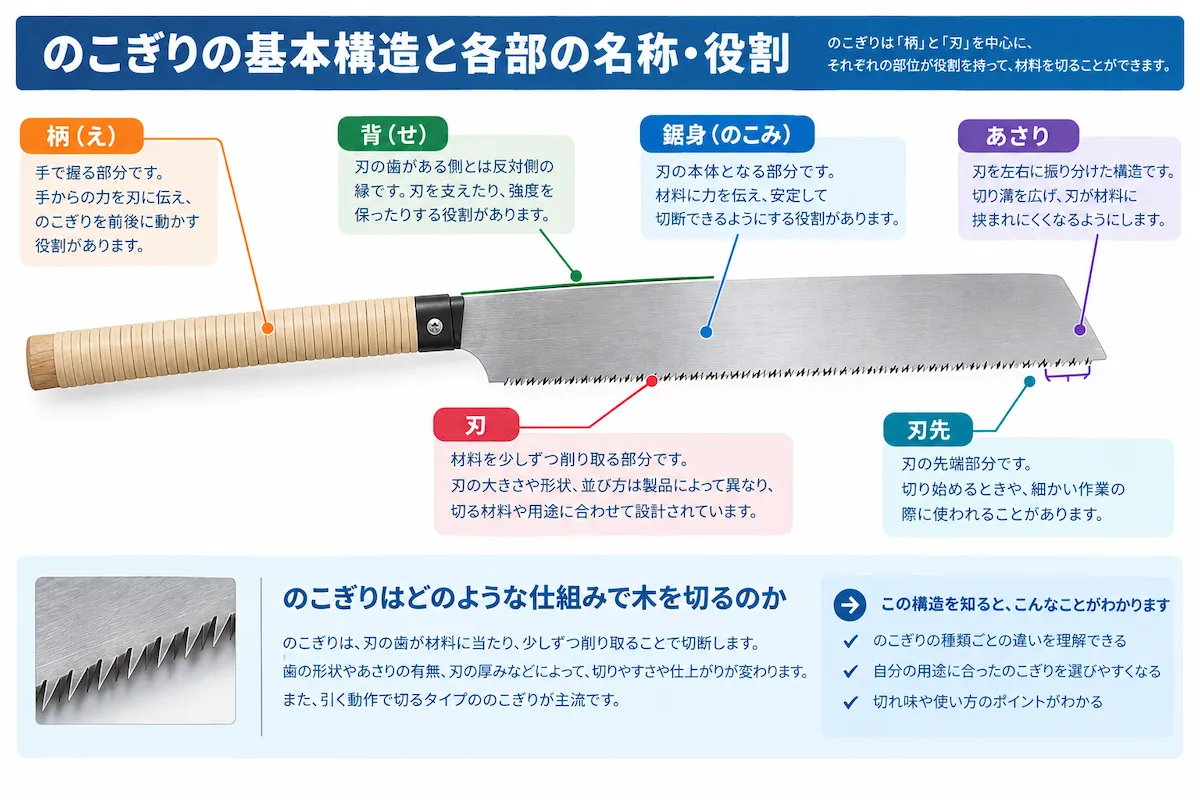

のこぎりの各部の名称と役割
ここでは、一般的な手のこを例に、主な部位の名称と役割を紹介します。
柄（え）｜手で握り、力を伝える部分
柄は、のこぎりを使うときに手で握る部分です。
手から伝わる力を刃に伝え、のこぎりを前後に動かす役割があります。
柄の形状や長さ、材質などは製品によって異なります。握りやすさや手へのなじみ方は、作業のしやすさにも関係します。
刃｜材料を切る部分
刃は、木材などの材料を切るための部分です。
のこぎりの刃には、材料や用途に応じてさまざまな形状や大きさがあります。
木材を切るためのものだけでなく、金属やプラスチックなどを切るための製品もあります。切りたい材料に適した刃を選ぶことが大切です。
なお、刃全体と、実際に材料に働きかける歯は、区別して考えると理解しやすくなります。
刃先・歯｜材料を少しずつ削り取る部分
のこぎりの刃には、細かなギザギザした歯が並んでいます。
この歯が材料に作用し、少しずつ削り取ることで切断が進みます。
歯の大きさや形状、並び方などは製品によって異なります。こうした違いは、切断する材料や用途、切り口の仕上がりなどに関係します。
鋸身（のこみ）｜刃の本体となる部分
鋸身とは、一般にのこぎりの刃の本体部分を指します。
歯が並んでいる部分を支え、切断時に力を受けながら材料を切り進める部分です。
鋸身の厚さや形状などは、のこぎりの種類や製品によって異なります。
背（せ）｜刃の歯がある側とは反対の部分
背は、刃の歯がある側とは反対側の縁を指します。
のこぎりの種類によっては、背側に補強材が付いているものや、背の形状に特徴があるものもあります。
ただし、すべてののこぎりに同じような背の構造があるわけではありません。製品によって形状は異なります。
あさり｜切り溝を確保するための歯の配置
あさりとは、のこぎりの歯を左右に振り分けた状態や、その構造を指します。
歯を左右に振り分けることで、刃の本体よりも幅の広い切り溝を作り、刃が材料に接触して動きにくくなるのを抑える働きがあります。
あさりの形状や程度は、のこぎりによって異なります。また、歯の構造も製品によって違うため、すべての製品が同じ仕組みとは限りません。
接続部｜替刃式の刃を柄に取り付ける部分
替刃式ののこぎりには、刃を柄に取り付けて固定するための接続部があります。
刃が摩耗したり、用途に応じて別の刃を使いたくなったりしたときに、刃だけを交換できるのが替刃式の特徴です。
接続部の形状や交換方法は製品によって異なります。交換するときは、メーカーの説明書に従い、刃が確実に固定されていることを確認しましょう。
のこぎりはどのような仕組みで木を切るのか
のこぎりは、刃を材料に当てて動かし、歯で材料を少しずつ削り取ることで切断します。
包丁のように刃の鋭い縁で切る道具とは異なり、のこぎりでは、並んだ歯が繰り返し材料に作用することが特徴です。
刃の歯が材料を少しずつ削り取る
のこぎりを動かすと、刃に並んだ歯が材料に当たり、少しずつ削り取っていきます。
この動作を繰り返すことで切り溝が深くなり、材料を切断できます。
歯の形状や大きさなどによって切断時の感触や切り進めやすさが変わるため、材料や用途に合ったのこぎりを選ぶことが大切です。
歯の形や配置が切断のしやすさに関係する
のこぎりの歯は、どれも同じ形をしているわけではありません。
歯の大きさや形状、配置などは製品によって異なり、切断する材料や用途に合わせて設計されています。
また、あさりが設けられた刃では、刃の本体よりも広い切り溝を作ることで、刃が材料に挟まれにくくなるよう工夫されています。
歯の違いによる切れ味や仕上がりの比較については、のこぎりの種類や選び方を解説する記事で詳しく確認するとよいでしょう。
押して切るタイプと引いて切るタイプがある
手のこには、押す動作で切るタイプと、引く動作で切るタイプがあります。
日本で一般的に使われる手のこには、引く動作で切断するものが多くあります。一方、押す動作で切るタイプもあります。
どちらの動作で切るかは、のこぎりの設計によって異なります。すべてののこぎりが同じ動かし方をするわけではないため、製品に適した使い方を確認することが大切です。
のこぎりの構造は種類によって異なる
ここまで紹介したのは、のこぎりの基本的な構造です。実際には、用途や設計によって形状や仕組みが異なります。
ここでは代表的な違いを簡単に紹介します。
片刃のこぎりと両刃のこぎりの構造の違い
片刃のこぎりは、基本的に片側に刃が付いた構造です。
一方、両刃のこぎりは、刃の両側に異なる歯を備えたものがあり、用途に応じて使い分けられます。
ただし、両刃のこぎりの具体的な刃の構成は製品によって異なります。片刃と両刃の特徴や使い分けについて詳しく知りたい場合は、関連記事で確認しましょう。
替刃式と一体型の構造の違い
替刃式は、柄と刃を分けて、刃を交換できる構造です。
一体型は、刃と柄が一体となった構造の製品を指します。
替刃式は刃を交換できることが特徴ですが、一体型には製品ごとの形状や構造上の特徴があります。どちらが適しているかは、用途や使用頻度、交換のしやすさなどによって変わります。
用途によって刃の形や大きさが異なる
のこぎりは、切断する材料や用途に合わせて、刃の形や大きさなどが設計されています。
例えば、木材用ののこぎりと金属用ののこぎりでは、刃の構造や歯の形状が異なります。
そのため、見た目が似ていても、すべての材料を同じように切れるわけではありません。使用する材料に適した製品を選ぶことが重要です。
のこぎりの基本構造がわかったら、次に確認したいこと
のこぎりの基本構造を理解したら、次は自分の用途に合った種類や選び方を確認してみましょう。
知りたい内容に応じて、以下の記事も参考にしてください。
- のこぎりの種類を知りたい方へ： 「のこぎりの種類」では、用途や切る素材などの観点から、のこぎりの種類を整理して解説しています。
- のこぎりの基礎知識をまとめて知りたい方へ： 「のこぎり初心者が最初に知るべきこと」では、初めて使う方が知っておきたい基本を確認できます。
- 切れ味の良し悪しを知りたい方へ： 「のこぎりの切れ味の良し悪しの見分け方」では、切れ味に関する疑問を詳しく解説しています。
- 最初の1本を選びたい方へ： 「初心者の最初の1本に最適なのこぎり」では、初めて購入する際の選び方を確認できます。
のこぎりは、各部の名称や役割を知るだけでも、構造や製品の違いを理解しやすくなります。
これからのこぎりを使い始める方は、基本構造を理解したうえで、切りたい材料や用途に合った製品を選んでみてください。
